# 网络分析
#
功能说明
提供基于网络类的基础网络分析，包括：连通性分析、非联通分析、路径分析。
在进行网络分析之前需要创建网络类，这个过程可以在MapGIS桌面产品中完成。MapGIS桌面平台支持几何网络的创建，包括几何建网和属性建网，具体的操作和参数设置可以参考MapGIS 10 for Desktop操作手册。将制作好的网络类数据，保存为MapGIS地图文档，发布为MapGIS矢量地图服务，在全空间一张图管理平台中将服务配置到【数据目录】树后，在全空间一张图门户中通过【数据目录】微件，勾选并显示该网络类地图服务后，再使用【网络分析】微件即可进行网络分析操作。
提示：
- 相关MapGIS地图文档制作，请参见MapGIS 10 for Desktop操作手册。
- 发布为MapGIS矢量地图服务请参见MapGIS IGServer产品操作手册。
- 配置MapGIS矢量地图服务至【数据目录】微件，请参见前文矢量地图服务小节。
#
操作说明
- 登录进入【全空间一张图】的门户，在【数据目录】树中勾选包含网络类的MapGIS矢量地图服务树节点，并在地图视图或场景中加载显示。
提示：
MapGIS矢量地图服务配置方法，请参见前文MapGIS矢量地图服务小节。
点击右上角工具条右侧的

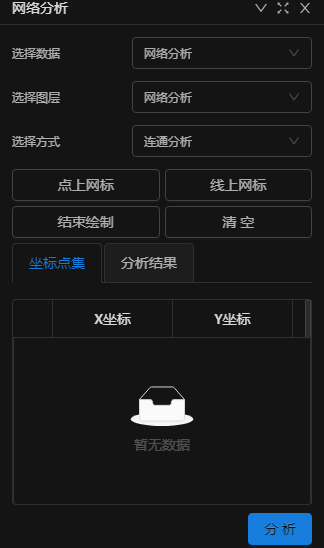

展开，展开空间分析，点击【网络分析】。弹出网络分析的功能窗口，如图所示：
选择数据：自动列出目录树中选中的数据供用户选择。
选择图层：自动列出含有网络类的图层。
选择方式：支持连通分析、非连通分析和路径分析。
网标：一个网标是网络中的一个位置。程序用网标表示大量的现实世界的对象，如最短路径的终点，路径搜索的起点，阀门的位置，服务对象的位置等等。网标不是逻辑网络的一部分。它们可以用来描述网络中的任何位置。
障碍：城市中的交通堵塞问题随处可见，交通堵塞有时没有规律可循，是随机、动态变化的过程。为了实时地反应交通网络的现状，用户可能需要让被交通堵塞的弧段具有暂时性的进行特性，同时在交通恢复正常后，弧段属性也能实时恢复正常。为此提出了障碍边、障碍点的概念。障碍引进的好处就是它们在设置前后与现有的网络环境参数无关，具有相对独立的特性。
点上网标：在图中点选结点元素，即可以在结点上添加网标。
线上网标：在图中点选边线元素，即可以在边线上添加网标。
结束绘制：结束绘制。
绘制障碍：在图中点选边线元素，即可以在边线上添加障碍。将某结点或边线设置为网路障碍点后，表示在网络分析中，经由此点不能到达其他任何结点。
清空：清空绘制信息。
分析：绘制网标后，根据选择的分析方式，得到分析结果。

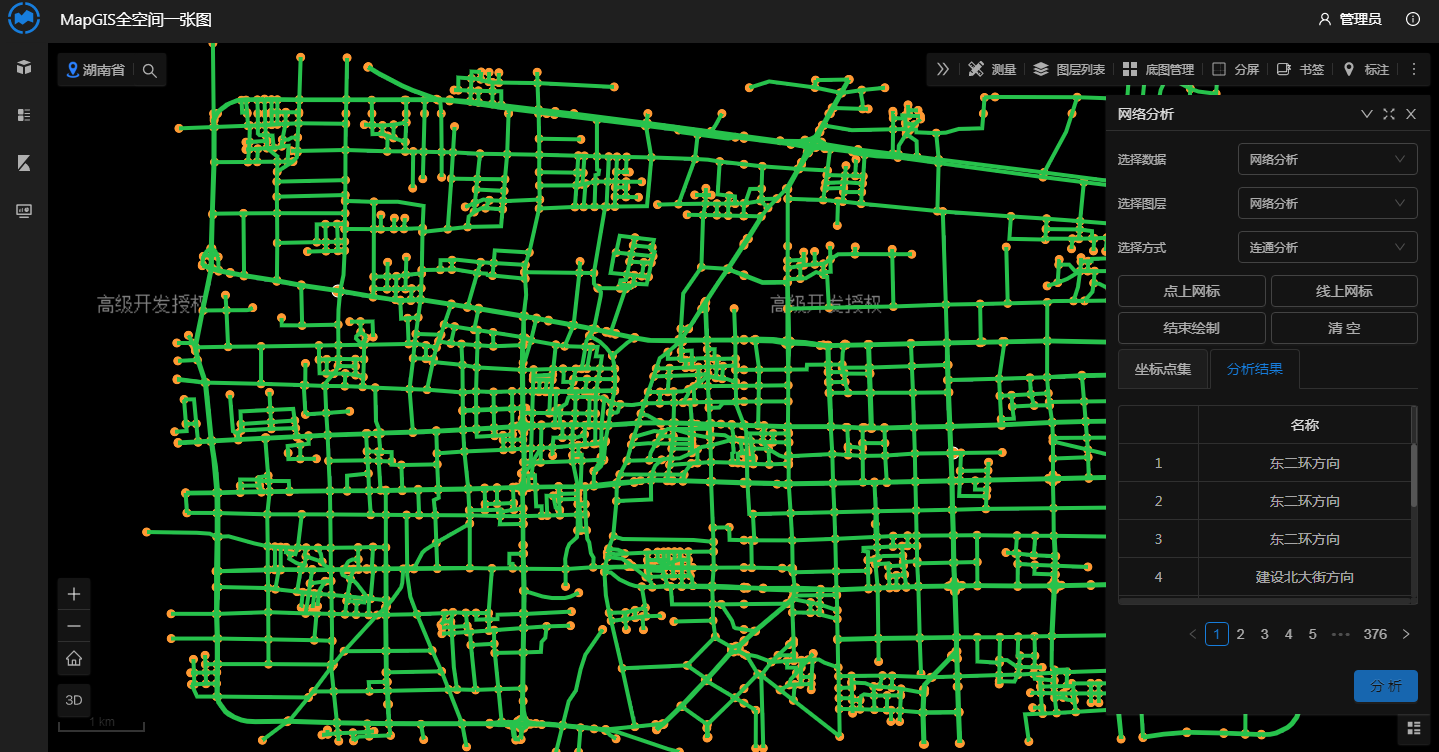

连通分析结果：

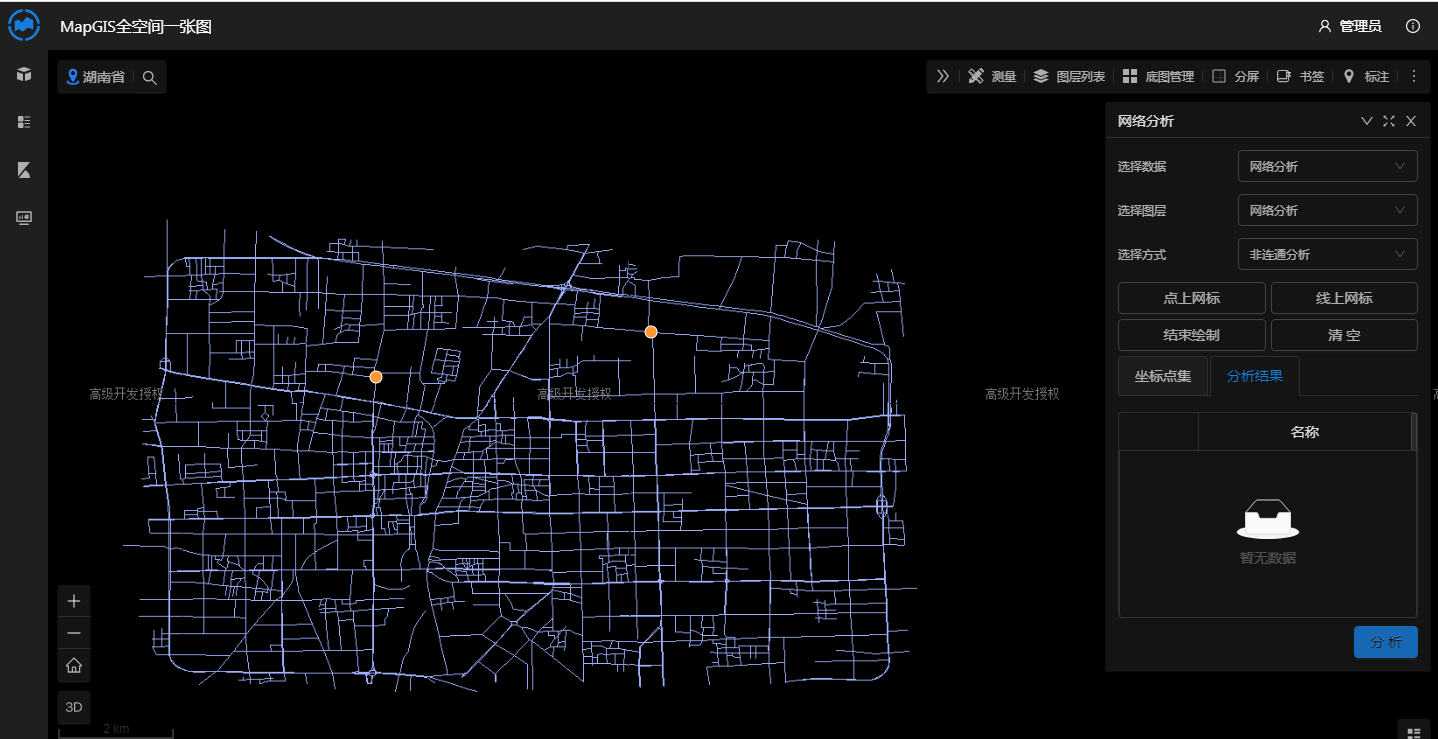

- 非连通分析结果：

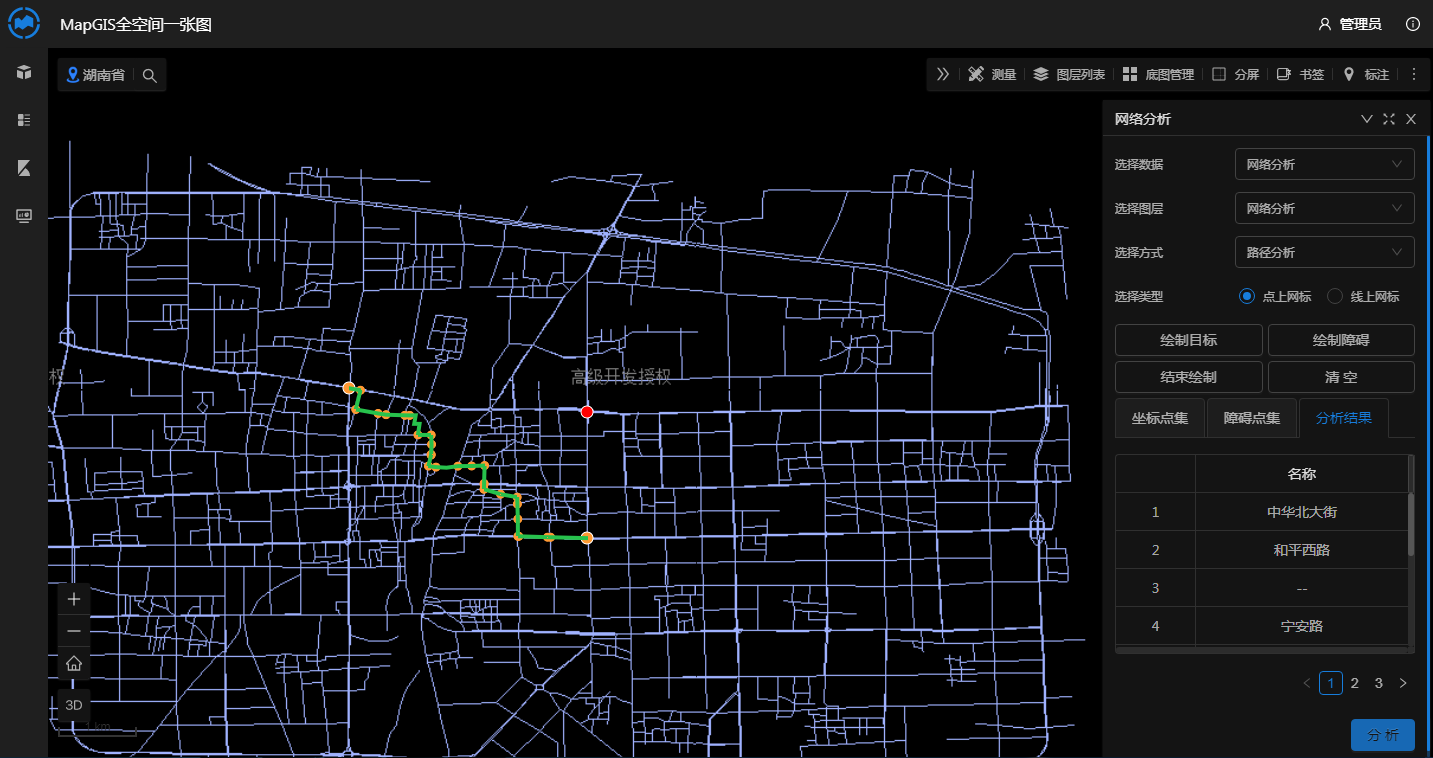

- 路径分析结果：
